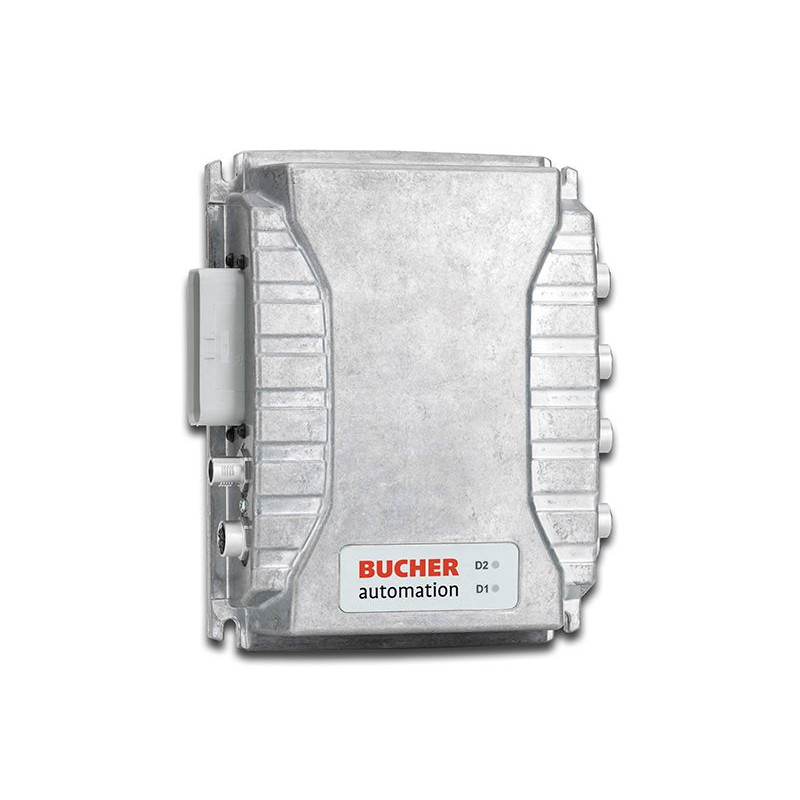

Sterownik mobilny JetControlMobile 631B-O04
Producent
Bucher Automation
JCM-631B to wielofunkcyjny sterownik multi-monitorowy, który łączy w sobie zaawansowane funkcje wideo, wydajne rozwiązania HMI (interfejsu człowiek-maszyna) oraz technologię PLC (sterowników programowalnych) w jednym systemie. Sercem funkcji automatyzacji jest potężny, dwurdzeniowy procesor 32-bitowy o taktowaniu 1 GHz. Cztery interfejsy CAN, łączność Gigabit Ethernet, USB i RS232 zapewniają najnowocześniejsze możliwości połączeń, idealne dla złożonych architektur. Wizualizacja odbywa się na dwóch wysokorozdzielczych wyświetlaczach, z których każdy jest sterowany za pomocą interfejsów LVDS – wystarczy jedno złącze na wyświetlacz. Obsługa wielu formatów i konfiguracji wyświetlaczy umożliwia elastyczne rozmieszczenie ekranów.
Pojedynczy układ FPGA o niskich opóźnieniach jest w stanie przetwarzać jednocześnie obrazy z 6 kamer podłączonych do 8 kanałów. Obrazy można swobodnie skalować, przycinać, pozycjonować lub nakładać na nie elementy graficzne i tekstowe. Dzięki rozsądnym kosztom i nakładom pracy możliwe jest wdrożenie koncepcji operacyjnych w pojazdach specjalistycznych, które oferują poziom integracji przewyższający nawet nowoczesne samochody klasy średniej. Język programowania STX zgodny z normą IEC 61131-3 oraz obsługa skalowalnej grafiki wektorowej przez oprogramowanie JetViewSoft zapewniają wysoce efektywny przepływ pracy w zakresie sterowania i wizualizacji. Dla JCM-631B dostępna jest aktualna wersja Yocto, która umożliwia wykorzystanie pełnego zakresu narzędzi Linux jako środowiska programistycznego.
Kluczowe Zalety JCM-631B:
- Wydajny procesor: Dwurdzeniowy procesor 32-bitowy 1 GHz do zaawansowanych funkcji automatyzacji.
- Nowoczesna łączność: 4 interfejsy CAN, Gigabit Ethernet, USB i RS232.
- Wizualizacja: Dwa wysokorozdzielcze wyświetlacze sterowane przez LVDS.
- Przetwarzanie obrazu: FPGA przetwarza obrazy z 6 kamer jednocześnie, z możliwością skalowania, przycinania i nakładania elementów graficznych.
- Elastyczność: Obsługa wielu formatów wyświetlaczy i konfiguracji ekranów.
- Programowanie: Język STX zgodny z IEC 61131-3 oraz wsparcie dla skalowalnej grafiki wektorowej.
- Środowisko programistyczne: Yocto z pełnym dostępem do narzędzi Linux.
Specyfikacja Techniczna JCM-631B
- Wyjścia cyfrowe: 2 wyjścia, maksymalny prąd 3 A
- Porty CAN: 4 porty CANopen®, prędkość transmisji od 125 kB/s do 1 MB/s, obsługa ISOBUS 11783 i SAE J1939
- Procesor główny (CPU): 32-bitowy, 1000 MHz, i.MX6 Dual Cortex A9 (wersja chipu 1.6)
- Procesor współpracujący (Co-CPU): 120 MHz, 128 KB RAM, 512 KB Flash (obsługa CAN 3,4 oraz Watchdog)
- Programowanie kontrolera: System operacyjny: Linux Yocto/JetSym
- Język logiki: IEC61131-3 STX
- Stopień ochrony: IP65
- Wejścia cyfrowe:
- 1 wejście zapłonu (Ignition)
- 3 wejścia cyfrowe active-high, impedancja wejściowa 43 kΩ
- Wejścia: 1 wejście zasilania kamery
- FPD-LINK II: 2 wyświetlacze, CAN, zasilanie wyświetlaczy
- Programowanie grafiki:
- System operacyjny: Linux Yocto/JetViewSoft
- Język logiki: IEC61131-3 STX
- Kamery FBAS: 8 kamer, z czego 6 może być wyświetlanych jednocześnie (w tym zasilanie kamery)
- Pamięć:
- 1 GB RAM
- 8 GB eMMC Flash (z czego 4 GB jest dostępne)
- 32 KB pamięć trwała (remanentna)
- System operacyjny: LINUX (jądro 5.xx LTS)
- Temperatura pracy: -30 … +75 °C
- Zarządzanie zasilaniem (Power-Management): Czas uruchomienia (boot) < 10 s (do ekranu aplikacji)
- Grupa produktowa: Mobilne
- Ochrona przed odwrotną polaryzacją: Tak
- Odporność na wstrząsy: Norma DIN EN 60068-2-64, 30g
- Temperatura przechowywania: -40 … +85 °C
- Interfejsy USB: 1 port USB
- Interfejsy Ethernet: 1 port Ethernet (opcjonalny)
- RS-232: 2 porty (opcjonalnie 1x RS-232 i 1x RS-485),
- RTC (zegar czasu rzeczywistego): Tak, z różnymi trybami backupu, w tym zasilanie bateryjne
- Odporność na wibracje: Norma DIN EN 60068-2-64, kategoria 2
